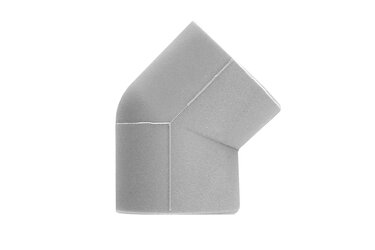

Winkel45°
Der MULTIPLAST-Winkel 45° ist ein einfacher und zuverlässiger Fitting, der für die Richtungsänderung der Verteilung dient. Bei richtiger Montage erhöht sich der Druckverlust der Verteilung.
Name | Artikel Nr. | Verpackungseinheit | Gewicht/Stück in kg | A in mm | B in mm | D in mm |
|---|---|---|---|---|---|---|
MULTIPLAST-Winkel 45° 20mm | W 4520 | 50 | 0,01 | 14,50 | 19,5 | 20 |
MULTIPLAST-Winkel 45° 25mm | W 4525 | 30 | 0,03 | 16,00 | 22 | 25 |
MULTIPLAST-Winkel 45° 32mm | W 4532 | 20 | 0,05 | 18,10 | 25,5 | 32 |
MULTIPLAST-Winkel 45° 40mm | W 4540 | 5 | 0,09 | 20,5 | 30 | 40 |
MULTIPLAST-Winkel 45° 50mm | W 4550 | 5 | 0,15 | 23,5 | 35 | 50 |
MULTIPLAST-Winkel 45° 63mm | W 4563 | 1 | 0,30 | 27,4 | 41,5 | 63 |
MULTIPLAST-Winkel 45° 75mm | W 4575 | 1 | 0,46 | 30,0 | 48 | 75 |
