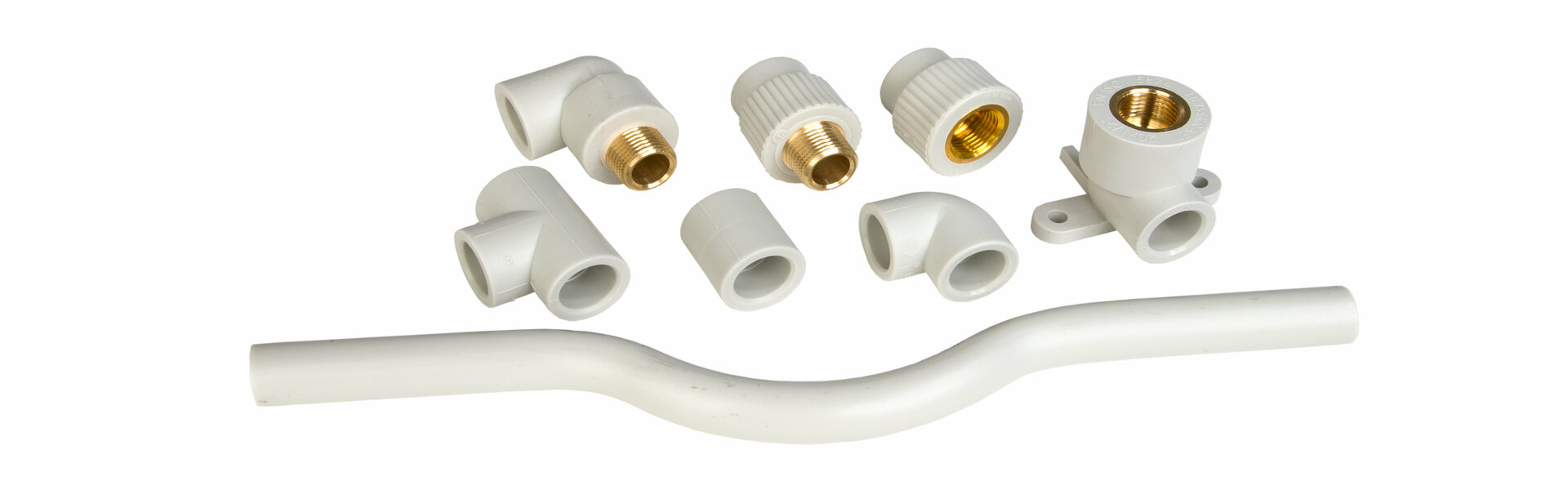

Überspringbogen
Der Überspringbogen ermöglicht die Leitungskreuzung der einzelnen Wasser- und Heizungstrassen. Häufig verwendet wird er in Bodenleitungen und beim Ausweichen eines Steigrohres.
Name | Artikel Nr. | Verpackungseinheit | Gewicht/Stück in kg | A in mm | B in mm | A2, C in mm | D, D1 in mm |
|---|---|---|---|---|---|---|---|
MULTIPLAST-Überspringbogen 20mm | SP 20 | 10 | 0,07 | 42 | 400 | 110 | 20 |
MULTIPLAST-Überspringbogen 25mm | SP 25 | 10 | 0,09 | 30 | 400 | 100 | 25 |
MULTIPLAST-Überspringbogen 32mm | SP 32 | 5 | 0,16 | 35 | 400 | 90 | 32 |
